璽利有限公司 (SIGNET) 為德國電纜專家 SAB 在台經銷商。

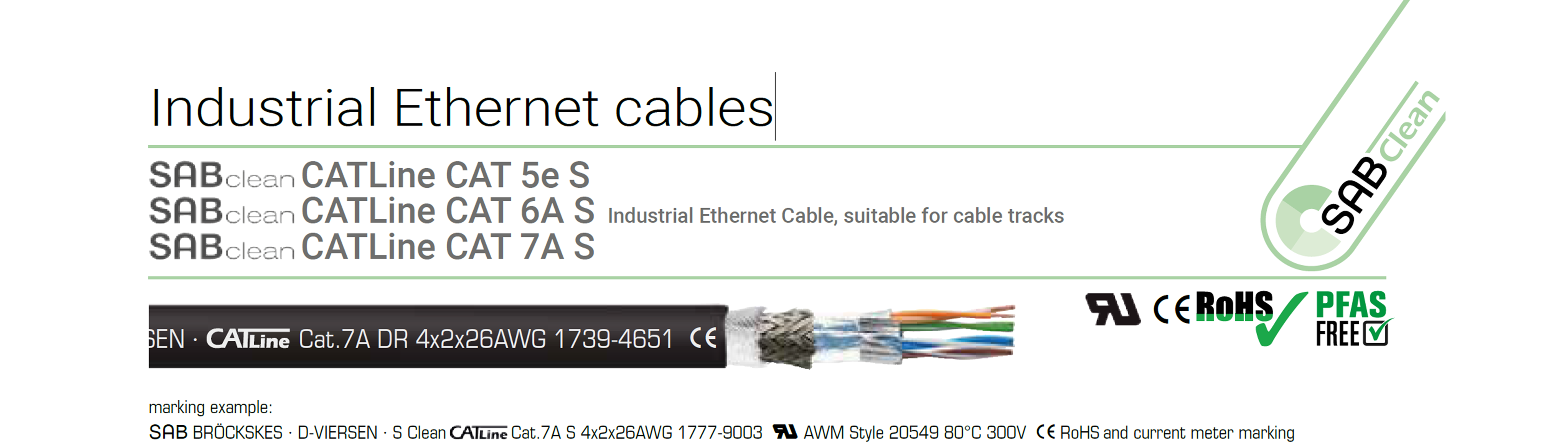

我們引進專為無塵室與高動態拖鏈設計的 SABclean CATLine CAT 5e / 6A / 7A S 高柔性網路線 。

符合極嚴格的 DIN EN ISO 14644-1 Class 1 最高空氣潔淨度等級 ，採用雙重屏蔽（鋁箔與鍍錫銅網）能徹底阻絕高頻電磁干擾 ，並完美支援 EtherCAT 與 EtherNET/IP 應用 。外皮採用耐磨且耐油的 TPE 材質 ，更全面符合 PFAS free 環保規範 ，是半導體與面板製程高階網路傳輸的頂級選擇。

由 SIGNET 團隊提供全台最即時的技術選型諮詢、原廠正品保障與在地售後服務。

核心特點與應用

• 無塵室最高認證： 符合 DIN EN ISO 14644-1 Class 1 潔淨度要求。

• 高度耐用與靈活性： 具備極佳的耐油性（符合 UL 758 規範 60°C 測試）與極高的彎曲耐受度，非常適合 EtherCAT 和 EtherNET/IP 等自動化工業乙太網路應用。

• 環保無毒： 符合歐盟 RoHS 規範與 CE 認證，且不含 PFAS（PFAS FREE）。

• 安全阻燃： 具備自熄性，符合 IEC 60332-1-2、VDE 0482-332-1-2 及 UL 水平燃燒測試（FT2）。

產品型號與結構規格

• 型號 15779001 (CATLine CAT 5e S) ：外徑為 6.4 mm ，結構為基本對絞 ，鋁箔加上鍍錫銅網編織屏蔽，滿足 CAT 5e 的傳輸需求 。

• 型號 16779006 (CATLine CAT 6A S) ：外徑為 6.9 mm ，結構為基本對絞 ，鋁箔加上鍍錫銅網編織屏蔽 ，滿足 CAT 6A 傳輸需求 。

• 型號 17779003 (CATLine CAT 7A S) ：外徑為 8.9 mm ，每對芯線先以鋁箔單獨屏蔽，再整體加上鍍鋁非織造布與鍍錫銅網編織，抗干擾能力最強 ，能達到 CAT 7A 傳輸標準 。

共通的線材結構細節：

• 芯線顏色編碼： 採用標準的美規配色，分別為白藍/藍、白橘/橘、白綠/綠、白棕/棕 。

• 外護套（Sheath）： 材質為 TPE（熱塑性彈性體） ，標準顏色為黑色（RAL 9005） 。

• 包覆： 這三款線材在內部都有使用一層非織造布（non-woven tape）進行包裹保護 。

關鍵技術參數

電氣特性

• 特性阻抗： 100Ω ± 10Ω（分別符合 CAT 5e / CAT 6A / CAT 7A 的高頻傳輸規範）。

• 最高工作電壓： 90 V。

• UL 額定電壓： 300 V（UL Style 20549）。

• 測試電壓： 芯線與芯線 / 芯線與屏蔽間均為 2000 V。

耐溫範圍

• 符合 UL 最高可達 +80°C。

• 固定敷設：-40/+70 °C

• 非固定/彈性應用： -30/+70 °C

容許彎曲半徑（d 為電纜外徑）

• 固定敷設（Fixed laying）： 5 x d

• 彈性應用（Flexible application）： 10 x d

• 連續動態彎曲（Continuously flexible，如拖鏈）： 15 x d
